Diana_iOS 2024. 1. 3. 18:06

안녕하세요! 오늘은 협업시에 자주 사용되는 플로우 차트(Flow Chart) 작성법에 대해 알아보려고 합니다.

회사에서 다른 회사들과 새로운 프로젝트를 시작할 때마다 작성된 플로우 차트를 많이 봤엇는데요,

정작 제가 작성해보려고 하니까 잘 몰라서 헤매게 되더라구요...

그래서 오늘은 플로우 차트에 대해 낱낱이 알아보려고 합니다!

시작해볼까요?

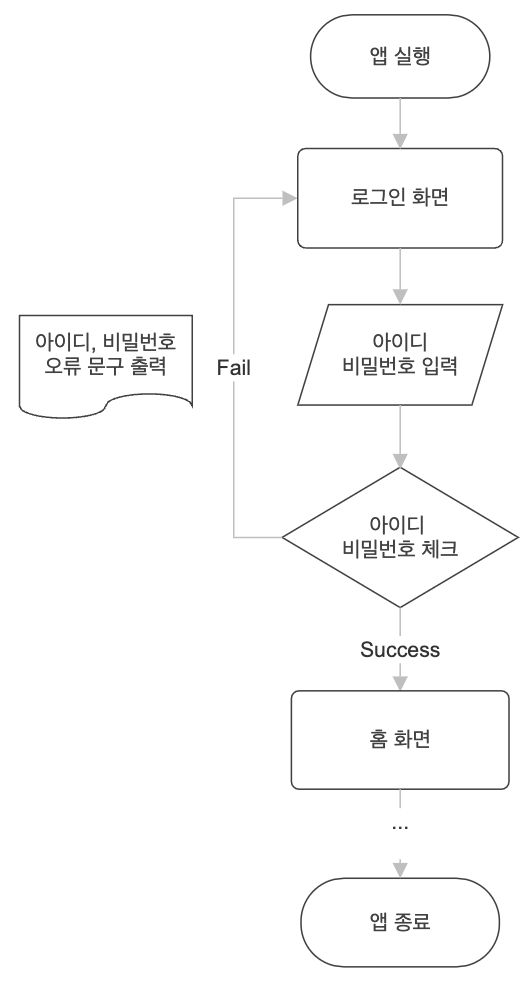

플로우 차트(Flow Chart)는 "흐름도", "순서도"라고도 불리며 말 그대로 업무를 처리하는 흐름을 기호나 도형으로 표현한 것입니다.

우리가 일을 시작할 때 해당 프로젝트에 포함된 모든 구성원이 나와 같은 배경지식, 기술 스탯, 직무적 위치 등을 가지고 있을 수는 없잖아요?

누구는 Swift를 사용하고, 누구는 Java를 사용하고, 누구는 서버 개발자고, 누구는 프론트 웹 개발자고....

근데 이렇게 다른 배경을 두고 어느 한 사람이 우리는 JAVA의 이 함수를 이렇게 이렇게 사용해서 저런 기능을 구현할거다~ 라고 문서를 작성해버리면 나머지 사람들은 띠용?? 이게 무슨소리지?? 하는 상황이 벌어질 것입니다.

따라서 이러한 다양한 사람들이 다 같이 쉽게 업무를 이해하고 공유하기 위해 우리는 플로우 차트(Flow Chart)를 작성합니다.

플로우 차트는 위와 같이 다양한 사람들과의 원활한 협업을 위해 사용합니다.

단순한 문서가 아닌 플로우 차트를 작성하게 되면 프로젝트 초기 단계에서 논리적 오류를 쉽게 발견할 수 있으며 구조적 누락 또한 쉽게 발견이 가능합니다.

또 가끔 가다 UX(사용자 경험)에서 모순이 발생하는 경우가 있는데 이 또한 플로우 차트를 작성함으로써 예방이 가능합니다.

이렇게 모두가 알아보기 쉬운 플로우 차트를 작성하기 위해서는 우리는 통일된 기호 를 사용해야 하는데요.

약속된 플로우 차트의 기호의 개수는 굉장히 많지만 우리는 이 중 제일 많이 사용되는 여섯 가지의 기호에 대해 알아보려고 합니다.

기호	이름	설명
	화살표(Flow Arrow)	각 기호간의 연결관계를 나타낸다
	시작/끝(Start/End)	Flow Chart의 시작과 끝을 표기한다
	프로세스(Process)	모든 프로세스(처리 과정)를 표시 기호 내부에처리 내용을 기입한다 화면(페이지)을 구분하는 용도
	판단/결정(Decision)	조건 및 분기를 나타낸다
	입력/출력(Input/Output)	모든 입력과 출력을 나타낸다

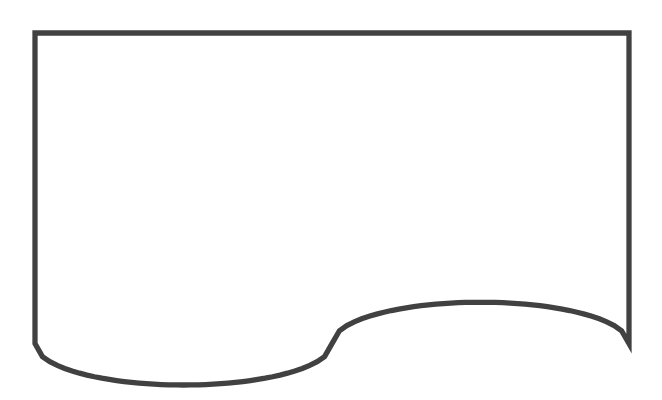

	출력(Output)	액션 이후 출력되는 로그 등을 주로 출력한다
